产品概述

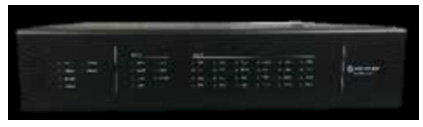

HSW_2000广播分配盘是NES_128系统的分区管理设备，用于扩展系统扬声器线路数量

及相关接口，监控其所连接设备工作状态，并执行HCD_2000主控制单元的操作指令。

广播分配盘可以扩展24个扬声器线路和24个干接点输入接口，可连接外置功率放大器来

驱动所有连接的扬声器，并支持功率放大器备份功能。

技术参数

主电源供电电压：AC 220_240V，50/60Hz

备电源供电电压：AC 220_240V，50/60Hz

电源保险：T2AL 250V

电源消耗：40W

线路输入

输入信号：1V（0dBV）

输入阻抗：10 KΩ

频率响应：80Hz_18KHz，±3dB

信噪比：80dB，A计权

功放控制接口

通道数量：2个（通道1和备用功放）

输出信号：2V

失真度：<0.1%

控制信号：自检信号、功放故障信号和省电控制信号

扬声器线路

输出通道数：24路

最大输出负载功率：500W

工作条件

环境湿度：95%，无凝结

工作温度：-10C~+55C（14F至+131F）

存储温度：-40C~+70C（_40F至+158F）

产品尺寸：（宽× 高× 深） 483.4 mm×88 mm×403 mm

包装箱尺寸：（宽× 高× 深） 580 mm×235 mm×552mm

净重：7.8Kg
