型号

CAPT200FS

CAPT300FS

CAPT220VS

CAPT320VS

电源

AC24V±10%，50/60Hz

AC24V±10%，50/60Hz

AC24V±10%，50/60Hz

AC24V±10%，50/60Hz

功率

30W,加热器30W

40W,加热器30W

≤60W,加热器≤100W

≤85W 加热器10W

水平速度

7.5°/s

9°/s

0.1～60°/s

0.01～60°/s

垂直速度

6°/s

4°/s

 0.1～30°/s

0.01～30°/s

旋转角度

水平0°～355°（可调），垂直+4°±2°～-87°±2°

水平0°～355°（可调），垂直+4°～-90°

水平0°～360° 垂直-85°～0°

水平0°～360°， 垂直 顶载-75°～40°

预置位

无

无

支持80个

支持80个

自动扫描

有

有

当使用OSD菜单操作时,所有协议均可具有8条

自动巡航

无

无

所有协议均具有8条,每条巡航路线可添加80个巡航点

守望位

无

无

可设置1个预置位或1条自动巡航路线或1条自动扫描路线 注:OSD菜单时具备此功能

通讯方式

RS485

RS485

RS485

RS485

通讯协议

PELCO-P/D等多协议集成，波特率2400/4800/9600/19200bps可选

防雷功能

电源接口4000V；通讯、视频接口2000V

最大负载

10千克

17千克

2.5千克

15千克

承载方式

顶载

顶载

顶载

顶载/侧载

工作温度

-35°C～+65°C,湿度﹤90%RH

防护等级

IP66

IP66

IP66

IP66

材料

主体结构：压铸铝合金

主体结构：压铸铝合金

主体结构：压铸铝合金

主体结构：压铸铝合金

使用环境

 室内/室外

室内/室外

室内/室外

室内/室外

重量

4.2千克

9.5千克

6.8千克

13千克

传动方式

齿轮减速传动

齿轮减速传动

齿形带传动

涡轮蜗杆传动

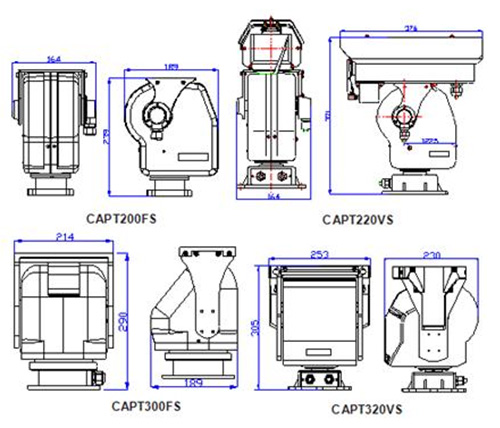

外形尺寸

189×164×239mm

214×189×290mm

376×164×371mm

230×253×305mm

自动温控范围

加热器开：8°C±5°C关：20°C±5°C

云

台

参

数

CAFSD270PT-OW (P)

电源

AC24V±10%

功率

≤ 16W, ≤ 加热器20W

旋转范围

水平0～355°（可调），垂直0～90°

旋转速度

水平速度：12°/s；垂直速度：12°/s

通讯协议

Pelco-P、Pelco-D

通讯波特率

1200pbs/2400pbs/4800pbs/3600pbs可选

自动扫描

1条（限位开关间）

环境温度

-35℃～65℃

环境湿度

＜90%RH

摄像机最大尺寸

135mm(L) ×65mm(W) ×60mm(H)

外形尺寸

φ277mm(D) ×340mm(H)

防护等级

IP66

材料

机芯：ABS+POM工程塑料；上罩ABS双层结构；球罩PMMA

重量

3.8Kg (不含摄像机)

安装方式

支持壁装或吊装

一

体

机

参

数

CAZC270P (N)T

信号系统制式

PAL/NTSC

扫描方式

2:1 隔行扫描

图像传感器

¼” Sony Super HAD CCD

有效像素

PAL: 752(H) x 582(V) 440K  NTSC:768(H) x 494(V) 380K

水平解析度

580 线 (黑白600 线)

视频输出

1.0Vp-p (75Ω复合)

信噪比

大于50dB (AGC Off)

电子放大

10倍

镜头

27x  (f=3.6~97.2mm, F1.6(W)-F3.7(T))

最低照度

0.5Lux (30 IRE，彩色) ， 0.1Lux (30 IRE，黑白) / 0.0005Lux (30 IRE，DSS ON)

日夜转换

双滤光片自动移除(AGC type)

AGC

On/Off

背光补偿

区域可选

DSS（数字慢快门）

Off/2FLD~128FLD 可选

OSD 菜单

英文，中文

3D-数字降噪

低/中/高

镜像功能

水平

隐私区域

On/Off (4 区域)

移动侦测

On/Off (4 区域)

电子快门

PAL: 1/50 ~ 1/10,000 sec; NTSC: 1/60 ~ 1/10,000 sec

电源输入

DC12V(直接从云台输入接入)
